Internet des Objets :
https://www.eetindia.co.in/news/article/18032903-globalfoundries-aggressive-on-mram .
https://www.eetindia.co.in/news/article/18032903-globalfoundries-aggressive-on-mram .
|
Répondre
|
Système d'aide à la conduite avancé (ADAS)
La vision par ordinateur du SoC démontre une excellente efficacité énergétique, en utilisant le Tensilica VP6 de Cadence et fabriqué sur la plate-forme GLOBALFOUNDRIES 22FDX FD-SOI. Dream Chip Technologies a annoncé aujourd'hui l'efficacité énergétique record de son système sur puce ADAS (SoC) pour les applications de vision automobile automobile, fabriqué sur le procédé à semi-conducteurs GLOBALFOUNDRIES 22FDX® de l'usine Fab 1 de la fonderie. Dresde, Allemagne.
SoC a été créé en étroite collaboration avec Arm, ArterisIP, Cadence, GF et INVECAS dans le cadre de la plateforme de développement de référence ENIAC THINGS2DO de la Commission européenne, où environ 40 partenaires européens ont coopéré pour propulser l'écosystème FDSOI-Design.
La puce offre des capacités d'acquisition et de traitement d'images hautes performances et prend en charge le fonctionnement de la vision AI / Neural Network (NN) avec un total de 1 TOPS à 500 MHz sur 4 moteurs parallèles. Avec toutes les fonctions, y compris Arm® Cortex®-A53 à quatre cœurs, DSP Tensilica et LPDDR4-Interfaces d'INVECAS activées, le SoC affiche une dissipation de puissance à un chiffre sans nécessiter de refroidissement forcé, ce qui est important pour l'intégration dans les environnements automobiles.
.
Le SoC intègre le pipeline de traitement de signal d'image de Dream Chip Technologies, en collaboration avec les DSP Cadence Tensilica Vision P6 et un cluster quad-core de processeurs Arm® Cortex®-A53. De plus, une paire de processeurs Arm® Cortex®-R5 verrouillables assure la sécurité fonctionnelle et le SoC est interconnecté avec un réseau sur puce ArterisIP FlexNoC. La bande passante mémoire est fournie par une interface LPDDR4 à deux canaux d'INVECAS. 2 puces de mémoire DDR et le SoC sont montés ensemble sur un support de puce, de sorte que le module fournit 4 Gigaoctets dans la mémoire système totale.
.
Le module système est la pièce maîtresse d'une nouvelle plate-forme ADAS de Dream Chip Technologies destinée aux applications automobiles nécessitant un coût, des performances et une faible consommation d'énergie dans la voiture sans refroidissement forcé, tel qu'un ventilateur ou un liquide. Il est destiné à prendre en charge les tâches centrales de reconnaissance et de manipulation d'images, basées sur la capture de la caméra et, en raison de son faible encombrement, est conçu pour être intégré au module caméra.
Dream Chip Technologies fait partie du programme de partenariat FDXcelerator ™ de GF et soutient l'industrie automobile européenne avec des services de conception et d'ingénierie.
Dr. Jens Benndorf, directeur général et co-fondateur de Dream Chip Technologies, a déclaré: «La possibilité de collaborer avec Arm, ArterisIP, Cadence, GLOBALFOUNDRIES et INVECAS et d'avoir un accès très précoce à la technologie 22FDX et aux coeurs IP est une expérience passionnante. un avantage énorme pour Dream Chip Technologies, car nous avons pu faire passer la conception de Computer Vision MPSoC en Europe au niveau supérieur. Nous avons reçu un excellent support technique de ces entreprises tout en répondant à des contraintes de planning très agressives. La consommation d'énergie que nous avons mesurée sur le silicium a pleinement répondu aux attentes et le résultat est très compétitif pour le marché ADAS Computer Vision MPSoC. '
.
Une importance particulière est la nouvelle empreinte énergétique réduite de ce SoC en technologie 22FDX de GF. L'opération AI / NN pour la reconnaissance d'image est disponible aujourd'hui, mais la plupart des solutions nécessitent un refroidissement actif. La mise en œuvre du SoC de Dream Chip Technologies sur la plate-forme 22FDX de GF a démontré des objectifs de refroidissement et de watt à un chiffre pour les concepteurs gérant la dissipation de puissance. Si nécessaire, le SoC peut augmenter encore la performance jusqu'à 2 TOPS à 1,0 GHz en appliquant les capacités de bias du corps de GLOBALFOUNDRIES et d'autres techniques d'optimisation.
'La fourniture d'un SoC entièrement intégré combinant performance d'apprentissage et efficacité énergétique permettra d'accélérer l'adoption de l'ADAS et d'ouvrir la voie aux voitures autonomes', a déclaré Mark Granger, vice-président de l'Automobile chez GF. La technologie 22FDX de GF démontre que c'est possible. Le SoC atteint des objectifs de fonctionnement basse tension et de performance énergétique en tirant parti des biais corporels, ce qui permet une grande variété de solutions performantes. '
.
Professeur Holger Blume, Chef du groupe Architectures et Systèmes de l'Université Leibniz de Hanovre, Allemagne, déclare: «Ce SoC est parmi les puces les plus efficaces pour l'IA Nous avons exécuté des implémentations, des optimisations de code et des benchmarks et nous sommes étonnés de l'efficacité des moteurs Tensilica Vision P6 dans cette architecture SoC pour la reconnaissance d'image. Un autre TOPS sur une puce sans ventilateur est très impressionnant. '
Initial silicon a été annoncé lors du Mobile World Congress 2017 et la plate-forme ADAS SoC développée conjointement par Dream Chip Technologies est disponible dès maintenant et sera démontrée cette semaine au Mobile Congrès mondial à Barcelone et l'Embedded
La vision par ordinateur du SoC démontre une excellente efficacité énergétique, en utilisant le Tensilica VP6 de Cadence et fabriqué sur la plate-forme GLOBALFOUNDRIES 22FDX FD-SOI. Dream Chip Technologies a annoncé aujourd'hui l'efficacité énergétique record de son système sur puce ADAS (SoC) pour les applications de vision automobile automobile, fabriqué sur le procédé à semi-conducteurs GLOBALFOUNDRIES 22FDX® de l'usine Fab 1 de la fonderie. Dresde, Allemagne.
SoC a été créé en étroite collaboration avec Arm, ArterisIP, Cadence, GF et INVECAS dans le cadre de la plateforme de développement de référence ENIAC THINGS2DO de la Commission européenne, où environ 40 partenaires européens ont coopéré pour propulser l'écosystème FDSOI-Design.
La puce offre des capacités d'acquisition et de traitement d'images hautes performances et prend en charge le fonctionnement de la vision AI / Neural Network (NN) avec un total de 1 TOPS à 500 MHz sur 4 moteurs parallèles. Avec toutes les fonctions, y compris Arm® Cortex®-A53 à quatre cœurs, DSP Tensilica et LPDDR4-Interfaces d'INVECAS activées, le SoC affiche une dissipation de puissance à un chiffre sans nécessiter de refroidissement forcé, ce qui est important pour l'intégration dans les environnements automobiles.
.
Le SoC intègre le pipeline de traitement de signal d'image de Dream Chip Technologies, en collaboration avec les DSP Cadence Tensilica Vision P6 et un cluster quad-core de processeurs Arm® Cortex®-A53. De plus, une paire de processeurs Arm® Cortex®-R5 verrouillables assure la sécurité fonctionnelle et le SoC est interconnecté avec un réseau sur puce ArterisIP FlexNoC. La bande passante mémoire est fournie par une interface LPDDR4 à deux canaux d'INVECAS. 2 puces de mémoire DDR et le SoC sont montés ensemble sur un support de puce, de sorte que le module fournit 4 Gigaoctets dans la mémoire système totale.
.
Le module système est la pièce maîtresse d'une nouvelle plate-forme ADAS de Dream Chip Technologies destinée aux applications automobiles nécessitant un coût, des performances et une faible consommation d'énergie dans la voiture sans refroidissement forcé, tel qu'un ventilateur ou un liquide. Il est destiné à prendre en charge les tâches centrales de reconnaissance et de manipulation d'images, basées sur la capture de la caméra et, en raison de son faible encombrement, est conçu pour être intégré au module caméra.
Dream Chip Technologies fait partie du programme de partenariat FDXcelerator ™ de GF et soutient l'industrie automobile européenne avec des services de conception et d'ingénierie.
Dr. Jens Benndorf, directeur général et co-fondateur de Dream Chip Technologies, a déclaré: «La possibilité de collaborer avec Arm, ArterisIP, Cadence, GLOBALFOUNDRIES et INVECAS et d'avoir un accès très précoce à la technologie 22FDX et aux coeurs IP est une expérience passionnante. un avantage énorme pour Dream Chip Technologies, car nous avons pu faire passer la conception de Computer Vision MPSoC en Europe au niveau supérieur. Nous avons reçu un excellent support technique de ces entreprises tout en répondant à des contraintes de planning très agressives. La consommation d'énergie que nous avons mesurée sur le silicium a pleinement répondu aux attentes et le résultat est très compétitif pour le marché ADAS Computer Vision MPSoC. '
.
Une importance particulière est la nouvelle empreinte énergétique réduite de ce SoC en technologie 22FDX de GF. L'opération AI / NN pour la reconnaissance d'image est disponible aujourd'hui, mais la plupart des solutions nécessitent un refroidissement actif. La mise en œuvre du SoC de Dream Chip Technologies sur la plate-forme 22FDX de GF a démontré des objectifs de refroidissement et de watt à un chiffre pour les concepteurs gérant la dissipation de puissance. Si nécessaire, le SoC peut augmenter encore la performance jusqu'à 2 TOPS à 1,0 GHz en appliquant les capacités de bias du corps de GLOBALFOUNDRIES et d'autres techniques d'optimisation.
'La fourniture d'un SoC entièrement intégré combinant performance d'apprentissage et efficacité énergétique permettra d'accélérer l'adoption de l'ADAS et d'ouvrir la voie aux voitures autonomes', a déclaré Mark Granger, vice-président de l'Automobile chez GF. La technologie 22FDX de GF démontre que c'est possible. Le SoC atteint des objectifs de fonctionnement basse tension et de performance énergétique en tirant parti des biais corporels, ce qui permet une grande variété de solutions performantes. '
.
Professeur Holger Blume, Chef du groupe Architectures et Systèmes de l'Université Leibniz de Hanovre, Allemagne, déclare: «Ce SoC est parmi les puces les plus efficaces pour l'IA Nous avons exécuté des implémentations, des optimisations de code et des benchmarks et nous sommes étonnés de l'efficacité des moteurs Tensilica Vision P6 dans cette architecture SoC pour la reconnaissance d'image. Un autre TOPS sur une puce sans ventilateur est très impressionnant. '
Initial silicon a été annoncé lors du Mobile World Congress 2017 et la plate-forme ADAS SoC développée conjointement par Dream Chip Technologies est disponible dès maintenant et sera démontrée cette semaine au Mobile Congrès mondial à Barcelone et l'Embedded
|
Répondre
|
Salut,
Je ne suis pas sûre à 100%, mais je crois que ce report à nouveau concerne le capital social. Il était de 62 759 129,50 € sur les statuts modifiés le 6 décembre dernier, mais comportant des actions qui n'étaient pas entièrement libérées, c'est à dire que le capital correspondant (nominal plus primes) n'avait pas été totalement versé. L'opération a pour but d'apurer ce capital social, condition nécessaire à certaines opérations, à commencer par la circulation de ces actions.
A priori c'est une opération purement comptable, qui fait passer la somme d'une ligne à une autre des fonds propres, donc du bilan détaillé.
Je ne suis pas sûre à 100%, mais je crois que ce report à nouveau concerne le capital social. Il était de 62 759 129,50 € sur les statuts modifiés le 6 décembre dernier, mais comportant des actions qui n'étaient pas entièrement libérées, c'est à dire que le capital correspondant (nominal plus primes) n'avait pas été totalement versé. L'opération a pour but d'apurer ce capital social, condition nécessaire à certaines opérations, à commencer par la circulation de ces actions.
A priori c'est une opération purement comptable, qui fait passer la somme d'une ligne à une autre des fonds propres, donc du bilan détaillé.
|
Répondre
|
https://www.soitec.com/media/upload/1_assemblee_generale/20180323_VF/SOITEC_-_Texte_des_resolutions_AGOE_du_23_mars_2018.pdf
Apurement du report à nouveau négatif ~ 865m€
Apurement du report à nouveau négatif ~ 865m€
Message complété le 02/03/2018 23:51:08 par son auteur.
Antoine , à priori je n'ai rien trouvé de commun avec Elkem .
|
Répondre
|
Soitec est concerné par ELKEM ?
Merci
Merci
|
Répondre
|
Et une de plus (collaboration ! )
STMicroelectronics et Sigfox coopèrent pour connecter des milliards d'appareils
STMicroelectronics et Sigfox coopèrent pour connecter des milliards d'appareils
Message complété le 26/02/2018 15:51:29 par son auteur.
Barcelone ça communique fort
"
STMicroelectronics : Au MWC 2018, STMicroelectronics et USound présentent des expériences d'écoute en immersion avec des micro-haut-parleurs avancés intégrés dans un casque audio 3D
|
Répondre
|
STMicroelectronics a annoncé ce mercredi avoir entamé une collaboration avec AdaSky, une start-up israélienne qui met la technologie de l'infrarouge lointain (FIR) au service du marché automobile
Selon ses termes, la caméra thermique FIR développée par AdaSky incorporera des circuits intégrés en silicium personnalisés développés conjointement et fabriqués par STMicroelectronics dans sa technologie propriétaire
FD-SOI en 28 nm .
Baptisée 'Viper', la solution de détection complète d'AdaSky permet aux véhicules autonomes de voir et appréhender les routes et leurs environnements dans toutes les conditions de conduite .
.......................................................................................................................................................................................................................
Voilà une déclinaison directe des contrats de Soitec avec ST Micro pour le FDSOI
Aides à la conduite pour les voitures , un marché qui s'amplifie à grande vitesse
Selon ses termes, la caméra thermique FIR développée par AdaSky incorporera des circuits intégrés en silicium personnalisés développés conjointement et fabriqués par STMicroelectronics dans sa technologie propriétaire
FD-SOI en 28 nm .
Baptisée 'Viper', la solution de détection complète d'AdaSky permet aux véhicules autonomes de voir et appréhender les routes et leurs environnements dans toutes les conditions de conduite .
.......................................................................................................................................................................................................................
Voilà une déclinaison directe des contrats de Soitec avec ST Micro pour le FDSOI
Aides à la conduite pour les voitures , un marché qui s'amplifie à grande vitesse
|
Répondre
|
Les milliards continuent d'affluer dans le billard qui se jouent depuis des mois sur les semi conducteurs .
Qualcomm s'offre le néerlandais NXP pour 44 MDS$ (contre 39 MDS proposés initialement ), tous les deux clients de Soitec
Broadcom a lancé une OPA sur Qualcomm en avertissant qu'un relèvement du prix sur NXP contrarierait ce schéma .
Les tribulations de ce secteur stratégique sont donc loin d'être terminées
Qualcomm s'offre le néerlandais NXP pour 44 MDS$ (contre 39 MDS proposés initialement ), tous les deux clients de Soitec
Broadcom a lancé une OPA sur Qualcomm en avertissant qu'un relèvement du prix sur NXP contrarierait ce schéma .
Les tribulations de ce secteur stratégique sont donc loin d'être terminées
Message complété le 20/02/2018 15:19:01 par son auteur.
JOUE
|
Répondre
|
Merci , j'avoue que techniquement je commence a m'y perdre
|
Répondre
|
Message complété le 17/02/2018 17:28:37 par son auteur.

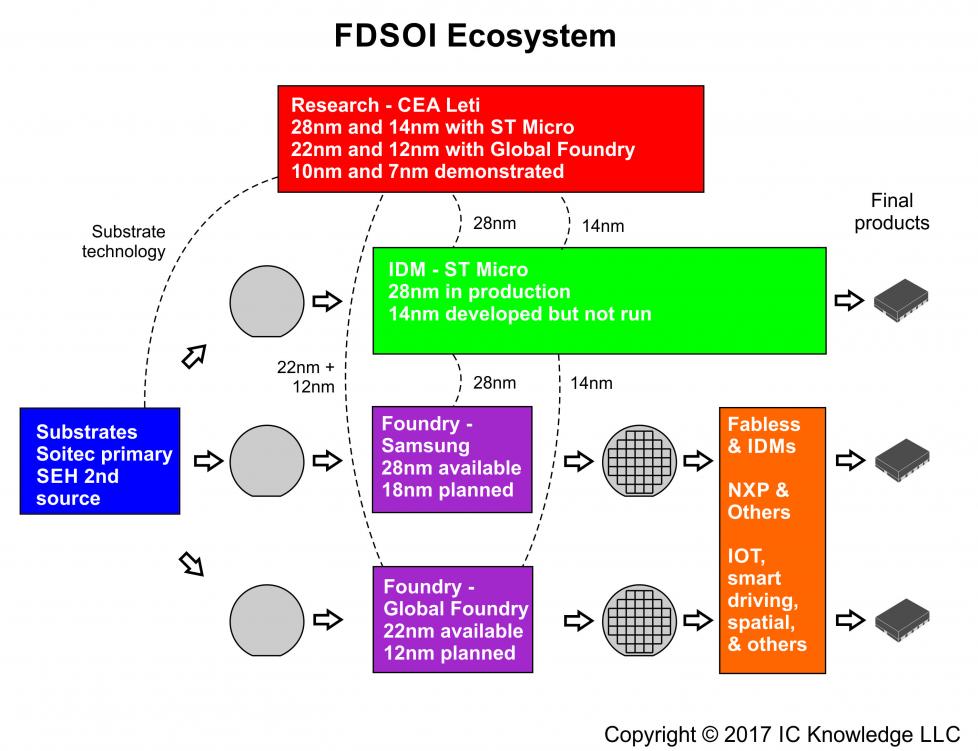

FDSOI a maintenant construit un écosystème fort.
ST Micro est en production avec 28nm en IDM, Samsung propose 28FDS en tant que fonderie avec 18FDS en développement, et GF propose 22FDX en tant que fonderie avec 12FDX en développement.
CEA Leti fournit un institut de recherche de classe mondiale qui continue de développer une version plus dense de la technologie avec 7nm comme option future.
Les opérateurs fabricants pour FDSOI sont ST Micro en tant que fabricant d'appareils intégrés (IDM) et Samsung et GLOBALFOUNDRIES en tant que fonderies.
|
Répondre
|
Habituellement prompt à s'enclencher sur le comportement d'Apple (+4% ce lundi à WS) , Soitec doit retrouver quelques couleurs alors que le secteur stratégique maintient son ébullition avec l'OPA relevée sur Qualcomm , client de poids de l'entreprise iséroise et que son principal substrat pourrait bien faire de l'ombre à quelques puissants
|
Répondre
|
NUS obtient des partenariats de 4,9 m $sgd pour développer une électronique hybride de prochaine génération
Des chercheurs et partenaires du NUS pour co-créer des solutions innovantes pour l'électronique grand public, la santé, la défense et la surveillance de la sécurité
UNIVERSITÉ NATIONALE DE SINGAPOUR
La faculté d'ingénierie de l'Université nationale de Singapour (NUS) a établi sept nouveaux partenariats dans le cadre de son programme HiFES (Hybrid-Integrated Flexible Electronic Systems) pour développer une électronique hybride de nouvelle génération.
.
Ces partenariats, évalués à environ 4,9 millions de dollars singapouriens (1€ = 1.64sgd), impliquent une recherche de pointe pour développer des technologies et des dispositifs destinés à des applications dans des domaines tels que l'électronique grand public, la santé , la défense et la surveillance de la sécurité.
.
Des sociétés leaders dans le secteur des semi-conducteurs, telles que MediaTek et Soitec , l'Office of Scientific Research des États-Unis, ainsi que les Laboratoires Temasek du NUS et l'Institut de recherche sur l'énergie solaire de Singapour à NUS figurent parmi les nouveaux partenaires du programme.
.
NUS Engineering a mis en place le programme HiFES, doté de 50 millions de dollars singapouriens , en octobre 2016, afin d'innover dans le domaine de l'électronique hybride flexible, ce qui pourrait potentiellement remodeler l'industrie électronique. Composé de 16 chercheurs principaux et de plus de 20 chercheurs spécialisés dans divers domaines de l'électronique et des matériaux, HiFES cherche à créer des systèmes électroniques hybrides en intégrant une électronique rigide conventionnelle à des composants souples et extensibles pour une large gamme de nouvelles applications. (IoT), la télédétection , l'intelligence artificielle IA et la cybersanté.
.
Le professeur Aaron Thean, directeur de HiFES, a déclaré: «À l'aube de l'ère de l'IoT, l'électronique innovante à haute valeur ajoutée et le délai de mise sur le marché rapide seront un facteur clé. Nous sommes ravis de travailler avec nos nouveaux partenaires pour co-créer des solutions innovantes et ouvrir de nouvelles applications passionnantes pour les technologies hybrides flexibles. de développer des applications commercialement prêtes à relever les défis du monde réel. " Prof Thean est un membre du corps professoral du Département de génie électrique et informatique à la Faculté de génie NUS.
.
Systèmes électroniques hybrides innovants pour des applications étendues
Les chercheurs de HiFES travaillent actuellement avec MediaTek pour développer une interface intelligente et portable - sous la forme d'un patch flexible - qui permet d'obtenir une correspondance précise entre les dispositifs portables et l'emplacement sur le corps humain grâce à une conception de système avancée. Cette technologie de plate-forme peut potentiellement être utilisée pour les médias interactifs et les jeux, le suivi des activités et les soins de santé, ainsi que les interfaces naturelles homme-machine, telles que les claviers sur la peau.
===> La collaboration entre HiFES et SOITEC vise à explorer l'utilisation de substrats silicium-sur-isolant contraints et de transfert de couche pour développer des transistors de pointe pour l'électronique et les systèmes hybrides flexibles.
La recherche pourrait potentiellement conduire à des puces ultra-minces - 1000 fois plus minces que les puces de semi- conducteurs actuelles - sur des substrats flexibles qui peuvent permettre des dispositifs portables de la prochaine génération .
.
Les projets avec d'autres partenaires principaux impliquent le développement d'interconnexions reconfigurables à base de nanomatériaux memristive qui peuvent introduire l'intelligence artificielle dans l'électronique flexible, permettant ainsi l'apprentissage automatique pour de nouveaux dispositifs médicaux et capteurs portables. Des sources flexibles de réseau terahertz pour la surveillance de la sécurité et la détection rapide des produits chimiques, des drogues et des explosifs figurent également parmi les projets passionnants axés sur les matériaux qui sont exécutés dans le cadre du programme HiFES.
.
Les chercheurs du NUS dans le cadre du programme collaborent également avec le Bureau de la recherche scientifique de l'US Air Force pour étudier l'impact des effets thermiques et des contraintes mécaniques sur les performances en radiofréquence des modules d'émission et de réception flexibles. C'est un problème important à résoudre pour les antennes et les systèmes radar, en particulier lorsque les dispositifs sont rendus flexibles. La collaboration de recherche entre HiFES et Temasek Laboratories au NUS permettra également d'étudier de nouvelles antennes à réseaux phasés sur des substrats flexibles pour améliorer la communication sans fil et les systèmes de télédétection.
.
Facilité de classe mondiale pour pionnier des technologies de rupture
.
NUS construit actuellement une nouvelle installation de nanofabrication à la fine pointe de la technologie qui servira de plate-forme de recherche pour favoriser une plus grande collaboration entre des groupes de recherche multidisciplinaires de l'Université et des partenaires de l'industrie et de la recherche. Dotée de capacités avancées de caractérisation des processus et des matériaux, la nouvelle installation permettra l'intégration de procédés à base de semi-conducteurs et d'additifs tels que l'impression 3D de précision et l'emballage pour le prototypage de nouvelles technologies. Cette nouvelle installation devrait être opérationnelle d'ici juin 2018.
.
«Cette installation de classe mondiale, lorsqu'elle sera pleinement opérationnelle, accélérera le développement d'applications de pointe innovantes dans le domaine de l'électronique hybride flexible.Nous sommes désireux de collaborer avec davantage d'entreprises pour commercialiser de nouvelles technologies», a ajouté le professeur Thean.
..................................................................................................................................................................................................
Technologie de rupture , essentielle dans le monde économique d'aujourd'hui afin de bâtir les leaders futurs .....et de maintenant pour Soitec dans ses métiers
Des chercheurs et partenaires du NUS pour co-créer des solutions innovantes pour l'électronique grand public, la santé, la défense et la surveillance de la sécurité
UNIVERSITÉ NATIONALE DE SINGAPOUR
La faculté d'ingénierie de l'Université nationale de Singapour (NUS) a établi sept nouveaux partenariats dans le cadre de son programme HiFES (Hybrid-Integrated Flexible Electronic Systems) pour développer une électronique hybride de nouvelle génération.
.
Ces partenariats, évalués à environ 4,9 millions de dollars singapouriens (1€ = 1.64sgd), impliquent une recherche de pointe pour développer des technologies et des dispositifs destinés à des applications dans des domaines tels que l'électronique grand public, la santé , la défense et la surveillance de la sécurité.
.
Des sociétés leaders dans le secteur des semi-conducteurs, telles que MediaTek et Soitec , l'Office of Scientific Research des États-Unis, ainsi que les Laboratoires Temasek du NUS et l'Institut de recherche sur l'énergie solaire de Singapour à NUS figurent parmi les nouveaux partenaires du programme.
.
NUS Engineering a mis en place le programme HiFES, doté de 50 millions de dollars singapouriens , en octobre 2016, afin d'innover dans le domaine de l'électronique hybride flexible, ce qui pourrait potentiellement remodeler l'industrie électronique. Composé de 16 chercheurs principaux et de plus de 20 chercheurs spécialisés dans divers domaines de l'électronique et des matériaux, HiFES cherche à créer des systèmes électroniques hybrides en intégrant une électronique rigide conventionnelle à des composants souples et extensibles pour une large gamme de nouvelles applications. (IoT), la télédétection , l'intelligence artificielle IA et la cybersanté.
.
Le professeur Aaron Thean, directeur de HiFES, a déclaré: «À l'aube de l'ère de l'IoT, l'électronique innovante à haute valeur ajoutée et le délai de mise sur le marché rapide seront un facteur clé. Nous sommes ravis de travailler avec nos nouveaux partenaires pour co-créer des solutions innovantes et ouvrir de nouvelles applications passionnantes pour les technologies hybrides flexibles. de développer des applications commercialement prêtes à relever les défis du monde réel. " Prof Thean est un membre du corps professoral du Département de génie électrique et informatique à la Faculté de génie NUS.
.
Systèmes électroniques hybrides innovants pour des applications étendues
Les chercheurs de HiFES travaillent actuellement avec MediaTek pour développer une interface intelligente et portable - sous la forme d'un patch flexible - qui permet d'obtenir une correspondance précise entre les dispositifs portables et l'emplacement sur le corps humain grâce à une conception de système avancée. Cette technologie de plate-forme peut potentiellement être utilisée pour les médias interactifs et les jeux, le suivi des activités et les soins de santé, ainsi que les interfaces naturelles homme-machine, telles que les claviers sur la peau.
===> La collaboration entre HiFES et SOITEC vise à explorer l'utilisation de substrats silicium-sur-isolant contraints et de transfert de couche pour développer des transistors de pointe pour l'électronique et les systèmes hybrides flexibles.
La recherche pourrait potentiellement conduire à des puces ultra-minces - 1000 fois plus minces que les puces de semi- conducteurs actuelles - sur des substrats flexibles qui peuvent permettre des dispositifs portables de la prochaine génération .
.
Les projets avec d'autres partenaires principaux impliquent le développement d'interconnexions reconfigurables à base de nanomatériaux memristive qui peuvent introduire l'intelligence artificielle dans l'électronique flexible, permettant ainsi l'apprentissage automatique pour de nouveaux dispositifs médicaux et capteurs portables. Des sources flexibles de réseau terahertz pour la surveillance de la sécurité et la détection rapide des produits chimiques, des drogues et des explosifs figurent également parmi les projets passionnants axés sur les matériaux qui sont exécutés dans le cadre du programme HiFES.
.
Les chercheurs du NUS dans le cadre du programme collaborent également avec le Bureau de la recherche scientifique de l'US Air Force pour étudier l'impact des effets thermiques et des contraintes mécaniques sur les performances en radiofréquence des modules d'émission et de réception flexibles. C'est un problème important à résoudre pour les antennes et les systèmes radar, en particulier lorsque les dispositifs sont rendus flexibles. La collaboration de recherche entre HiFES et Temasek Laboratories au NUS permettra également d'étudier de nouvelles antennes à réseaux phasés sur des substrats flexibles pour améliorer la communication sans fil et les systèmes de télédétection.
.
Facilité de classe mondiale pour pionnier des technologies de rupture
.
NUS construit actuellement une nouvelle installation de nanofabrication à la fine pointe de la technologie qui servira de plate-forme de recherche pour favoriser une plus grande collaboration entre des groupes de recherche multidisciplinaires de l'Université et des partenaires de l'industrie et de la recherche. Dotée de capacités avancées de caractérisation des processus et des matériaux, la nouvelle installation permettra l'intégration de procédés à base de semi-conducteurs et d'additifs tels que l'impression 3D de précision et l'emballage pour le prototypage de nouvelles technologies. Cette nouvelle installation devrait être opérationnelle d'ici juin 2018.
.
«Cette installation de classe mondiale, lorsqu'elle sera pleinement opérationnelle, accélérera le développement d'applications de pointe innovantes dans le domaine de l'électronique hybride flexible.Nous sommes désireux de collaborer avec davantage d'entreprises pour commercialiser de nouvelles technologies», a ajouté le professeur Thean.
..................................................................................................................................................................................................
Technologie de rupture , essentielle dans le monde économique d'aujourd'hui afin de bâtir les leaders futurs .....et de maintenant pour Soitec dans ses métiers
|
Répondre
|
Je vois que nous sommes sur la même longueur d'onde sur le sujet .
|
Répondre
|
Vers l'est aussi , ou l'ouest pour les USA (Californie lieu de nombreuses high techs ) avec certains dragons bien disposés à leur tailler des croupières , Samsung en tête (double client de Soitec au passage , en RF et FD SOI ) .
|
Répondre
|
Il y a aussi un glissement irréversible du desk vers le mobile .
D'autre part le quasi monopole de Sté comme Intel ou Apple sera bientot du passé , si ce n'est déjà le cas dans certains secteurs
Le centre de ces industries continue de se déplacer vers l'est .
D'autre part le quasi monopole de Sté comme Intel ou Apple sera bientot du passé , si ce n'est déjà le cas dans certains secteurs
Le centre de ces industries continue de se déplacer vers l'est .
Message complété le 30/01/2018 14:32:31 par son auteur.
OUPS vers l'ouest
|
Répondre
|
Un fournisseur d'Apple tempère les inquiétudes sur l'iPhone X
.
Le groupe japonais Murata Manufacturing, fournisseur de composants pour l'iPhone X d'Apple, n'a pas enregistré une baisse de commandes proportionnelle aux informations selon lesquelles Apple va réduire de 50% la production de son combiné vedette, a déclaré mardi un de ses dirigeants.
.
Lundi, le quotidien japonais Nikkei avait rapporté que le groupe à la pomme avait informé ses fournisseurs de son intention de réduire de moitié son objectif de production de l'iPhone X au premier trimestre à une vingtaine de millions d'exemplaires.
"Nos informations donnent à penser que ce n'est d'une telle ampleur", a déclaré Yoshitaka Fujita, vice-président de Murata
Extrait Reuters
.
Le groupe japonais Murata Manufacturing, fournisseur de composants pour l'iPhone X d'Apple, n'a pas enregistré une baisse de commandes proportionnelle aux informations selon lesquelles Apple va réduire de 50% la production de son combiné vedette, a déclaré mardi un de ses dirigeants.
.
Lundi, le quotidien japonais Nikkei avait rapporté que le groupe à la pomme avait informé ses fournisseurs de son intention de réduire de moitié son objectif de production de l'iPhone X au premier trimestre à une vingtaine de millions d'exemplaires.
"Nos informations donnent à penser que ce n'est d'une telle ampleur", a déclaré Yoshitaka Fujita, vice-président de Murata
Extrait Reuters
Message complété le 30/01/2018 13:49:16 par son auteur.
............... Mais des proches d'Apple confirment !
Communiqué officiel jeudi soir avec les résultats de la société .
Ceci dit , quoi que fasse Apple , le marché de la téléphonie ne diminue pas et les parts de marché des concurrents seront inévitablement reprisent par Soitec qui fournit son RFSOI à 100% des constructeurs .
Donc pas ou très peu d'impact , le seul possible étant la surface de SOI contenue , surface qui va croître d'un facteur 1 à 5 en moins de trois ans (je le répète souvent d'ailleurs)
|
Répondre
|
Un nouveau projet d'OPA met de nouveau le feu aux poudres des semi conducteurs ce mardi 30/01
Renesas proposerait 20 MDS$ pour s'offrir le japonais Maxim Intégrated Products , opération démentie mais ...
Les économies d'échelle sont devenues indispensables pour les acteurs opérant dans un secteur qui voit ses coûts de production augmenter fortement
Dans le même temps , ils doivent faire face à une forte demande liée aux incontournables évolutions technologiques (voiture électrique , objets connectés IOT , Téléphonie , IA , etc....).
Ces mêmes technologies demandent des performances de plus en plus élevées qui imposent une course à la taille réduite des composants afin d'en multiplier le nombre et les fonctionnalités tout en diminuant consommation et échauffement .
Justement les gros atouts de Soitec qui figure encore parmi les acteurs non contrôlés au niveau du capital
Renesas proposerait 20 MDS$ pour s'offrir le japonais Maxim Intégrated Products , opération démentie mais ...
Les économies d'échelle sont devenues indispensables pour les acteurs opérant dans un secteur qui voit ses coûts de production augmenter fortement
Dans le même temps , ils doivent faire face à une forte demande liée aux incontournables évolutions technologiques (voiture électrique , objets connectés IOT , Téléphonie , IA , etc....).
Ces mêmes technologies demandent des performances de plus en plus élevées qui imposent une course à la taille réduite des composants afin d'en multiplier le nombre et les fonctionnalités tout en diminuant consommation et échauffement .
Justement les gros atouts de Soitec qui figure encore parmi les acteurs non contrôlés au niveau du capital
|
Répondre
|
Petite info au passage : Soitec dans les 40 meilleures sociétés privées françaises en terme d'embauches pour 2018 :200 personnes dont 40 ingénieurs .
|
Répondre
|
On attend 8.4 milliards d'appareils connectés en 2020 sous 5G pour l'essentiel .
Côté FDSOI , le 12 nm est en développement afin de commercialiser sous le nom de 12 FDX , à l'horizon 2020/21 semble -t-il
Côté FDSOI , le 12 nm est en développement afin de commercialiser sous le nom de 12 FDX , à l'horizon 2020/21 semble -t-il
|
Répondre
|
GLOBALFOUNDRIES annonce le 24 janvier que sa plateforme technologique RF SOI de 45 nm a été qualifiée et est prête pour la production en série.
Plusieurs clients sont actuellement engagés pour ce processus RF SOI avancé, destiné aux applications frontales 5G à ondes millimétriques (mmWave), y compris les smartphones et les systèmes de formation de faisceau mmWave de prochaine génération dans les futures stations de base.<p>.
Alors que les systèmes de la prochaine génération passent à des fréquences supérieures à 24 GHz, des solutions de silicium RF plus performantes sont nécessaires pour exploiter la large bande passante disponible dans le spectre mmWave. La plate-forme 45RFSOI de GF est optimisée pour les MEF formant des faisceaux, avec des caractéristiques qui améliorent les performances RF en combinant des transistors haute fréquence, des substrats de silicium sur isolant (SOI) à haute résistivité et un câblage en cuivre ultra-épais.
De plus, la technologie SOI permet une intégration facile des amplificateurs de puissance, commutateurs, LNA, déphaseurs, convertisseurs up / down et VCO / PLL qui réduisent les coûts, la taille et la puissance par rapport aux technologies concurrentes des systèmes de communication multi-gigabits par seconde de demain. y compris le satellite à large bande Internet, les smartphones et l'infrastructure 5G.
.
«Le leadership de GF dans les solutions RF SOI fait de l'entreprise un partenaire stratégique parfait pour la prochaine génération de technologies RFI SOI de Peregrine», a déclaré Jim Cable, président et directeur de la technologie de Peregrine Semiconductor.
«Cela nous permet de créer des solutions RF qui offrent à nos clients de nouveaux niveaux de performance, de fiabilité et d'évolutivité, et nous permet de faire progresser l'innovation RF frontale intégrée pour les applications mmWave évolutives et les marchés émergents 5G.
.
«Pour apporter la 5G dans le futur, les innovations de mmWave sont nécessaires pour allouer plus de bande passante afin d'offrir une vidéo et un contenu multimédia plus rapides et de meilleure qualité», a déclaré Bob Donahue, PDG d'Anokiwave. «Le leadership de la technologie RF SOI et la plateforme 45RFSOI de GF permettent à Anokiwave de développer des solutions différenciées conçues pour fonctionner entre la bande de fréquences mmWave et sous-6GHz pour les communications et les réseaux sans fil à haute vitesse.
.
"GF continue d'étendre ses capacités et son portefeuille RF pour fournir des avantages concurrentiels RFI et une excellence de fabrication qui permettront à nos clients de jouer un rôle crucial dans la mise en place d'appareils et de réseaux 5G dans des environnements réels", a déclaré Bami Bastani.
«Notre 45RFSOI est une technologie idéale pour les clients qui cherchent à fournir les solutions mmWave les plus performantes qui répondront aux exigences de performance exigeantes dans les communications mobiles et 5G de nouvelle génération».
.
Les solutions RF SOI de GF font partie de la vision de la société de développer et de livrer la prochaine vague de technologie 5G visant à permettre une intelligence connectée pour les appareils, réseaux et systèmes câblés / sans fil de nouvelle génération.
GF a une expérience réussie dans la fabrication de solutions RF SOI sur sa ligne de production 300mm à East Fishkill, NY. Les clients peuvent maintenant commencer à optimiser leurs conceptions de puces pour développer des solutions différenciées pour la haute performance dans les applications 5G et mmWave .</p>
.......................................................................................................................................................................................................
Voilà qui confirme la montée en puissance des plaques 300mm d'autant que le 22nm dans d'autres standards est déjà aux portes de la mise en oeuvre chez NXP
Plusieurs clients sont actuellement engagés pour ce processus RF SOI avancé, destiné aux applications frontales 5G à ondes millimétriques (mmWave), y compris les smartphones et les systèmes de formation de faisceau mmWave de prochaine génération dans les futures stations de base.<p>.
Alors que les systèmes de la prochaine génération passent à des fréquences supérieures à 24 GHz, des solutions de silicium RF plus performantes sont nécessaires pour exploiter la large bande passante disponible dans le spectre mmWave. La plate-forme 45RFSOI de GF est optimisée pour les MEF formant des faisceaux, avec des caractéristiques qui améliorent les performances RF en combinant des transistors haute fréquence, des substrats de silicium sur isolant (SOI) à haute résistivité et un câblage en cuivre ultra-épais.
De plus, la technologie SOI permet une intégration facile des amplificateurs de puissance, commutateurs, LNA, déphaseurs, convertisseurs up / down et VCO / PLL qui réduisent les coûts, la taille et la puissance par rapport aux technologies concurrentes des systèmes de communication multi-gigabits par seconde de demain. y compris le satellite à large bande Internet, les smartphones et l'infrastructure 5G.
.
«Le leadership de GF dans les solutions RF SOI fait de l'entreprise un partenaire stratégique parfait pour la prochaine génération de technologies RFI SOI de Peregrine», a déclaré Jim Cable, président et directeur de la technologie de Peregrine Semiconductor.
«Cela nous permet de créer des solutions RF qui offrent à nos clients de nouveaux niveaux de performance, de fiabilité et d'évolutivité, et nous permet de faire progresser l'innovation RF frontale intégrée pour les applications mmWave évolutives et les marchés émergents 5G.
.
«Pour apporter la 5G dans le futur, les innovations de mmWave sont nécessaires pour allouer plus de bande passante afin d'offrir une vidéo et un contenu multimédia plus rapides et de meilleure qualité», a déclaré Bob Donahue, PDG d'Anokiwave. «Le leadership de la technologie RF SOI et la plateforme 45RFSOI de GF permettent à Anokiwave de développer des solutions différenciées conçues pour fonctionner entre la bande de fréquences mmWave et sous-6GHz pour les communications et les réseaux sans fil à haute vitesse.
.
"GF continue d'étendre ses capacités et son portefeuille RF pour fournir des avantages concurrentiels RFI et une excellence de fabrication qui permettront à nos clients de jouer un rôle crucial dans la mise en place d'appareils et de réseaux 5G dans des environnements réels", a déclaré Bami Bastani.
«Notre 45RFSOI est une technologie idéale pour les clients qui cherchent à fournir les solutions mmWave les plus performantes qui répondront aux exigences de performance exigeantes dans les communications mobiles et 5G de nouvelle génération».
.
Les solutions RF SOI de GF font partie de la vision de la société de développer et de livrer la prochaine vague de technologie 5G visant à permettre une intelligence connectée pour les appareils, réseaux et systèmes câblés / sans fil de nouvelle génération.
GF a une expérience réussie dans la fabrication de solutions RF SOI sur sa ligne de production 300mm à East Fishkill, NY. Les clients peuvent maintenant commencer à optimiser leurs conceptions de puces pour développer des solutions différenciées pour la haute performance dans les applications 5G et mmWave .</p>
.......................................................................................................................................................................................................
Voilà qui confirme la montée en puissance des plaques 300mm d'autant que le 22nm dans d'autres standards est déjà aux portes de la mise en oeuvre chez NXP
|
Répondre
|
